（１） 接続図

＊    メディアコンバータによる接続はオプションです。

プラズマTVなど、テレビ画面に映像を出力するときに接続してください。

（２） 接続手順

CamOnIP CUBEは、以下の手順で周辺機器と接続してください。

手順1     モニターの接続

�T）RGBケーブルの場合

PCモニターを接続します。 接続図の青色の線です。

      ケーブルは「アナログRGB（HD15pinアナログRGB）ケーブル」を使用します。

通常はPCモニターに付属していますが、付属していない場合には、別途ご用意ください。

       ケーブル端子の形状

       接続場所

�U） オプション接続の場合

メディアコンバータを使用することで、プラズマTVや液晶TVなどのテレビ画面に映像を出力することが可能です。接続図の画面右側の赤色の線です

ケーブルは、「4pin-6pin iLinkケーブル」を使用します。CUBE側に6pinコネクタを、メディアコンバータ側に4pinコネクタを使用してください。ケーブルの詳細につきましては、「手順２ DVカメラの接続」を参照してください。

メディアコンバータからテレビモニタへは、通常のビデオ/オーディオケーブルもしくはS端子ケーブルを使用してください。

手順２      DVカメラの接続

DVカメラを接続します。接続図の赤色の線です。

ケーブルは、「4pin-6pin iLinkケーブル」を使用します。CUBE側に6pinコネクタを、DVカメラ側に4pinコネクタを使用してください。

コネクタは、それぞれ向きがありますので、ご注意ください。

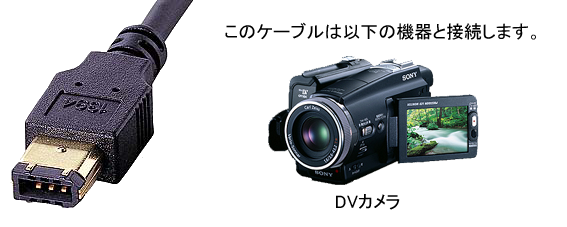

       ケーブル端子の形状

6pinコネクタ

       接続場所

      DVカメラについて

      DVカメラ側のコネクタには、主に4pinのコネクタが用いられています。

      DVカメラのiLink端子もしくはDV端子と表記されている端子と接続してください。

マイクによる音声入力が必要な場合には、DVカメラのマイク端子を利用して、マイクを使用してください。

手順３      ネットワークケーブルの接続

ネットワークに接続します。接続図の緑色の線です。

      CUBEには100Base-TXのコネクタと、1000Base-Tのコネクタがあります。

      CamOnIPでは100Base-TXのコネクタを使用してください。

また、ケーブルは、

エンハンスドカテゴリ6（1000BASE-TX）

カテゴリ6（1000BASE-TX）

エンハンスドカテゴリ5（1000BASE-T）

カテゴリ5（100BASE-TX）

のいずれかのケーブルを使用してください。

       ケーブル端子の形状

       接続場所

手順４      音声ケーブルの接続

音声出力について、相手側の音声が必要な場合、スピーカー等と接続します。ケーブルはステレオタイプのものを使用してください。メディアコンバータを使用する場合には、TVモニタ側より音声は出力されますので接続する必要はありません。

音声入力について、CUBE本体側のマイク端子は使用しません。マイクから音声入力を行う場合には、DVカメラのマイク端子を使用してください。

       ケーブル端子の形状

       接続場所

手順５  電源ケーブルの接続

       最後に電源ケーブルを接続して、CUBEを起動します。

      CUBEに付属している、ACアダプタを使用します。

      始めに、CUBE本体とACアダプタを接続します。

      このとき、ACアダプタは、まだコンセントに挿さないでください。

CUBEとACアダプタを接続しましたら、ACアダプタのもう一つのケーブルをコンセントに挿してください。

電源投入後、CUBEのステータスランプが緑色に点灯していることを確認してください。

補足 再起動について

CUBEの再起動を行う場合は、コンセントからケーブルを抜いて電源を切り、10秒程度待ってから電源を再投入してください。

これはCUBE内のセイフティ機能による関係で、電源切断後に十分な放電が行われないと、CUBE本体が内蔵のコンパクトフラッシュを認識できなかったり、ステータスランプが点灯せず、起動できない場合があります。

電源投入後、CUBEのステータスランプが緑色に点灯していることを確認してください。
